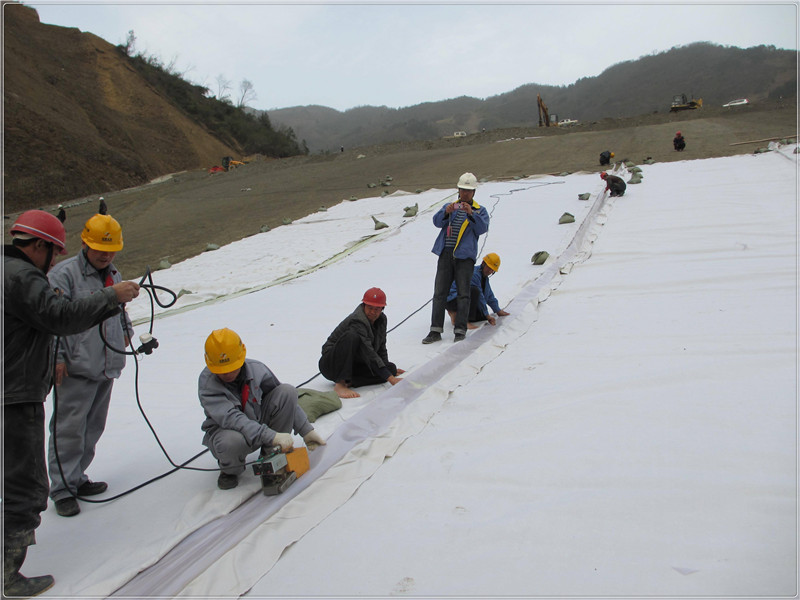

德旭達土工膜施工焊接方法有電熱鍥、熱熔擠壓、高溫氣焊等焊接方法，其中電熱鍥焊接應用較廣。那么土工膜焊接過程中發生斷裂的原因是怎樣的呢？
斷裂破壞大多發生在緊靠焊接接縫的非焊接部位。我國普遍采用熱鍥焊機進行焊接施工，許多工程的現場取樣測試表明，大多數斷裂也發生在焊縫邊緣的非焊接部位，準確地說，是緊靠焊縫的部位。這表明，盡管國內外采用焊機的型號和性能有所不同，采用的焊接參數也不相同，各地的氣候環境更有差異，但破壞的現象基本相同。
產生這種現象的原因，有著不同的說法，有的認為是由接縫邊緣的集中應變引起的，其中包括在接縫邊緣產生擦痕；有的認為焊接高溫對接縫邊緣部位產生影響，這種影響包括厚度的減薄、材料的硬化。而有的認為，熱鍥體高溫對接縫邊緣部位產生硬化作用，使強度增加，而上下片膜材經熱鍥熔化部位實際上有可能不嚴格重合，處在重合區外面極小的一部分成為薄弱帶，斷裂首先從該處發生，強度小于原材料，約為原材料的85%~95%。 而嚴格重合的接縫，盡管斷裂處仍發生在接縫邊緣處，但由于經高溫硬化，其強度約大于焊接前的5%~15%，延伸率有所降低。
