復合土工膜在渠道防滲工程中的應用：近年來，土工合成材料在土木工程，尤其是在防洪搶險工程中的大量應用及其成效，引起了廣大工程技術人員的高度重視。對于土工合成材料的應用技術，國家從防滲、反濾、排水、加筋、防護等方面，提出了規范性技術要求，大大加快了新材料的推廣應用步伐。該材料在灌區渠道防滲工程中得到廣泛應用，結合施工實踐，淺談復合土工膜的應用技術。

    復合土工膜性能

復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。

    復合土工膜生產設備采用拉膜復合新工藝、可生產一布一膜，兩布一膜和多布多膜等各種規格的復合土工膜（基布采用針刺土布，也可采用長絲機織布、塑料編織布）。該生產工藝既保持了土工基布的良好力學性能，又使復合產品薄膜厚度均勻，剝離強度高，避免了薄膜上氣孔、砂眼的形成，大大地提高了膜的抗滲強度。薄膜表面采用壓花處理，增加了成膜的摩擦系數，既提高了防滲工程的穩定性，又方便了施工。經南京水科院土工所、紡織科學研究院、河北省水利勘測設計院對產品檢測表明，各項指標均達到了國內領先水平。改產品幅寬1.0米-6.0米，年產量900萬平方米。

    復合土工膜施工

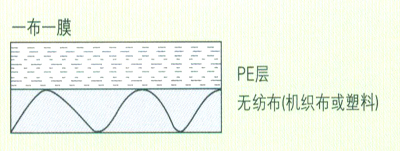

復合土工膜是在薄膜的一側或兩側貼上土工布，形成復合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。

土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。

復合土工膜的接縫處理是一個關鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)

根據多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設不宜過緊，不得打皺，拼接要牢固。要嚴格按技術規范施工，把好準備、鋪設、拼接、檢驗和回填等五道質量關。由于復合土工膜良好的防滲效果，目前，寶雞峽灌區節水改造與續建配套項目建設中，大量采用該材料，受到了設計、建設單位的廣泛好評.

復合土工膜施工

一、使用基布

   本公司生產的復合土工膜主要以針刺土工布為基布，也可根據用戶要求生產機織布，塑料編織布等復合產品。

二、產品規格

一布一膜       100-100g/m     0.1-1.5mm

三、產品的功能與作用

   因復合土工膜采用土工布（機織布或塑料編織布）作基布，所以它除具有土工布隔離、排水、加筋、防護等作用外，還具有封閉（防滲）功能，可廣泛應用于水利堤壩、筑路、機場、排水、房屋、環保等許多領域，在工程中主要起防滲、防護、加固等作用。

四、產品規格與技術指標
